關注次數：次
商品類型：電子元器件
上架時間：2023-08-28 14:08
產品描述：HEIDENHAIN旋轉編碼器內置軸承和定子，編碼器的圓光柵直接與被測軸相連。掃描單元通過滾珠軸承安裝在軸上，并由定子連軸器支撐。當軸進行角加速度時，定子聯軸器必須只吸收軸承摩...
咨詢電話： 400-606-9838

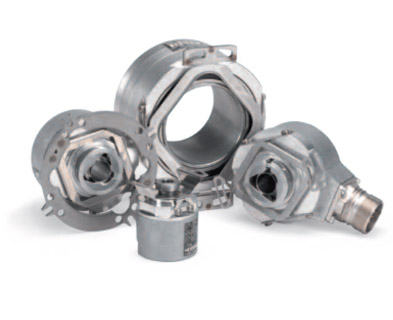

HEIDENHAIN旋轉編碼器 使用旋轉編碼器測量角度
HEIDENHAIN旋轉編碼器安裝方式
HEIDENHAIN旋轉編碼器內置軸承和定子，編碼器的圓光柵直接與被測軸相連。掃描單元通過滾珠軸承安裝在軸上，并由定子連軸器支撐。當軸進行角加速度時，定子聯軸器必須只吸收軸承摩擦力所導致的牛矩，因此它能**限度地降低靜態和動態測量誤差。而且，安裝在定子上的聯軸器還能補償被測軸的軸向運動。Heidenhain角度編碼器
定子聯軸器的其它優點還有：
• 安裝簡單
• 總長度短
• 聯軸器的固有頻率高
• 允許使用空心軸
內置軸承的旋轉編碼器由分離的聯軸器連接可用于實心軸。推薦使用的連接被測軸的聯軸器能補償徑向和軸向誤差。采用分離聯軸器的角度編碼器能支持更高的軸轉速。
無內置軸承旋轉編碼器工作時沒有摩擦。掃描頭和圓光柵、光柵鼓或鋼帶這兩個部件可在組裝時分別調整。其優點有：
HEIDENHAIN有內置軸承的旋轉編碼器
HEIDENHAIN ERN、ECN和EQN旋轉編碼器自帶軸承和安裝的定子聯軸器，具有安裝簡單、總長度短的特點。其應用包括用于簡單測量任務以及飼服驅動的位置和轉速控制?？招妮S可以直接滑入并固定在被測軸上。
HEIDENHAIN ROD、ROC和ROQ旋轉編碼器自帶軸承且具有密封結構。這些編碼器均堅固耐用、結構緊湊。它通過一個分離聯軸器由轉子連接被測軸，聯軸器可以補償軸向運動和編碼器軸與被測軸的不同軸度。
HEIDENHAIN無內置軸承的旋轉編碼器
除了系統的**度之外，測頭的安裝和調整通常對于無內置軸承的旋轉編碼器的精度也有很大影響。*重要的是與被測軸的安裝同心度和徑向跳動。
感應式ECI/EQI 1300旋轉編碼器與光電式ExN 1300編碼器尺寸兼容：采用中信螺栓固定。編碼器的定子夾緊在定位孔中。
海德漢的光電式ERO組合旋轉編碼器由一個帶輪轂的圓光柵和掃描單元組成。特別適用于安裝空間有限或不允許存在摩擦的應用場合。
HEIDENHAIN 海德漢 - 德國 Heidenhain 高精位置測量和控制技術領域*****
HEIDENHAIN的產品主要用于精密機床、生產和加工設備以及自動化領域。此外，HEIDENHAIN也服務于電梯，醫療等行業用戶。
HEIDENHAIN公司產品：
• 高精度位置測量應用的長度計，直線光柵尺，旋轉編碼器，磁柵編碼器和角度編碼器。
• 后續電子系統，例如位置編碼器測量值數顯裝置和接口電路數據傳輸。
• 銑床，銑車復合加工機床，鉆床，鏜床和加工**的CNC數控系統。
• 工件、刀具和機床整機驗收和檢測的測頭和對刀儀。
